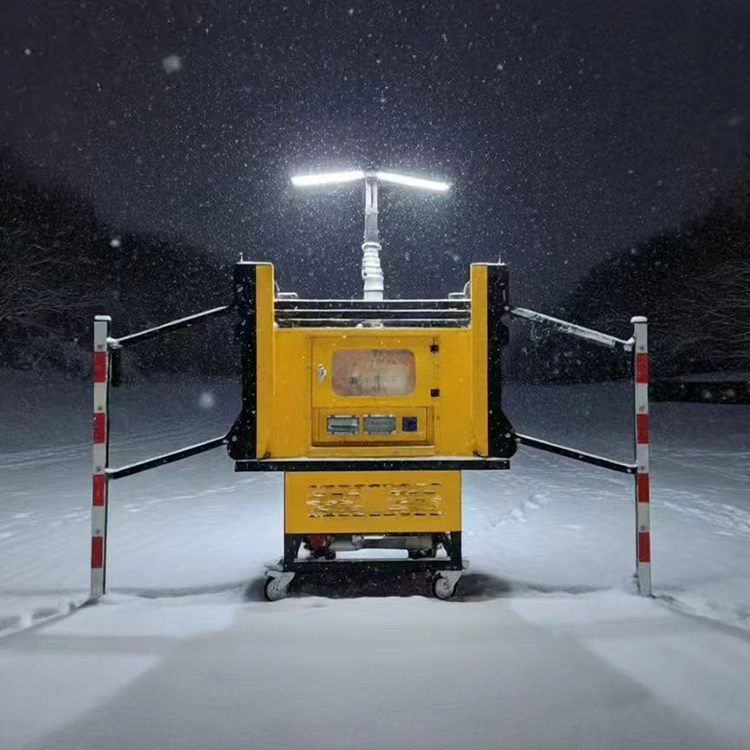

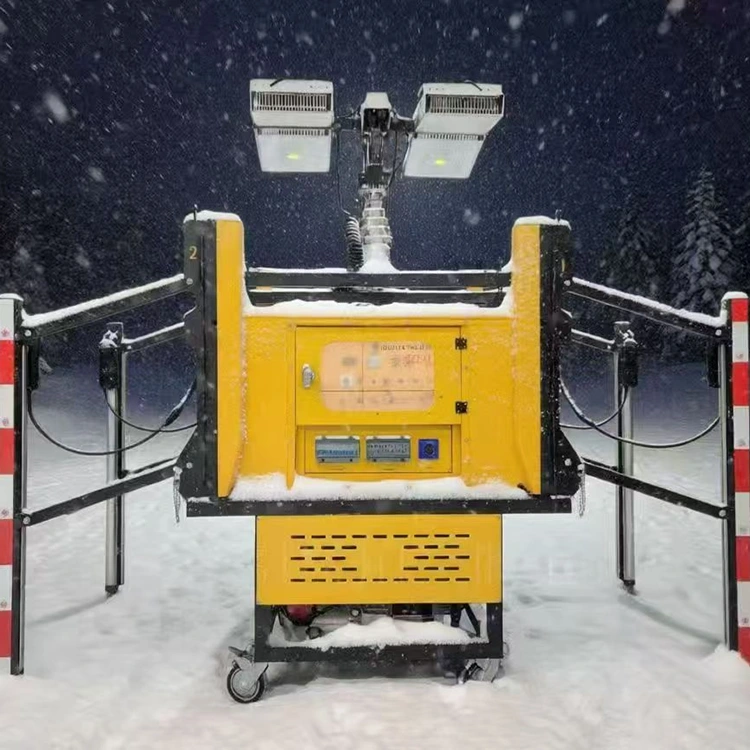

Tour d'éclairage mobile de chargement et de déchargement automatique

La tour d'éclairage mobile de chargement et de déchargement automatique est dotée d'une structure de chargement et de déchargement automatisée intégrée, éliminant le besoin de grues, de chariots élévateurs ou d'autres machines auxiliaires. Il peut rapidement atterrir, se déplier, se plier et se ranger en utilisant uniquement sa propre structure. Son transport pratique et son déploiement efficace sur site réduisent considérablement la main d’œuvre et le temps de préparation.

Avantages clés

Chargement et déploiement rapides

Système de chargement et déchargement automatique intégré

Aucun équipement de levage externe requis

Opération par une seule personne pour le transport et l'installation

Temps de déploiement ≤ 180 secondes

Éclairage 360° haute performance

Lampes LED haute luminosité 4 × 1 000 W

Couverture d'éclairage réglable à 360°

Portée d'éclairage jusqu'à 120 mètres

Flux lumineux ≥ 380 000 lm

Éclairage stable et anti-éblouissant pour les opérations de nuit

Forte adaptabilité extérieure

Têtes de lampe étanches IP67

Résistance au vent jusqu'au niveau 8

Structure anti-poussière et résistante à la corrosion

Fonctionne sous la pluie, la neige, le sable et les températures extrêmes

Longue durée de fonctionnement et puissance flexible

Générateur Honda 4 temps (5 à 5,5 kW)

Temps de travail continu jusqu'à 25 heures

Mode double alimentation : générateur ou alimentation secteur 220V

Système d'exploitation intelligent

Panneau de commande LCD + télécommande sans fil (≥120m)

Hauteur de mât réglable jusqu'à 7,3 m

Levage rapide : ≤50s vers le haut / ≤35s vers le bas

Interface d'opération sûre et simple

Paramètres techniques

1. Tension nominale : 220 V CA, 50 Hz

2. Puissance de la tête de lampe : source de lumière LED 4 × 1000 W.

3. Éclairement : lorsque la tête de la lampe est à 90 ° par rapport au sol,

l'éclairement doit être supérieur à 6 000 Lx à 20 mètres du centre lumineux,

plus de 1000 Lx à 50 mètres,

et plus de 200 Lx à 120 mètres.

4. Puissance du générateur : 5～5,5 kW

5. Mode de levage de la tour d'éclairage : pneumatique

6. Hauteur de levage maximale : 7,3 m

7. Classe de protection de la tête de lampe : IP67

8. Mode de démarrage : démarrage manuel + démarrage électrique

9. Temps de travail continu : 25 heures

10. Temps de levage : Montée ≤ 50 s / Descente ≤ 35 s

11. Plage de réglage de la tête de lampe : vertical 0–135°/horizontal 0–360°

12. Groupe électrogène : Honda, 4 temps, refroidi par air

13. Déplacement : 389CC

14. Consommation de carburant : 1,7 L/h ; Capacité du réservoir de carburant : 45 L

15. Tension de sortie du générateur : AC 220 V, 50 Hz.

16. Poids total : 600 kg

7. Dimensions hors tout :

Déployé : ≤ 2500×1500×7300mm

Stocké : ≤ 1800×1400×2500mm

18. Puissance lumineuse du garde-corps : 2 × 28 W

19. Temps de chargement et de déchargement de la tour : ≤ 180 s

20. Rayon de couverture d'éclairage : 120 m

21. L'interrupteur des têtes de lampe et le levage du poteau peuvent être contrôlés via un écran LCD et une télécommande sans fil ; distance de la télécommande ＞ 120m.

Caractéristiques de performances

1. Le boîtier principal de la tour d'éclairage mobile de chargement et de déchargement automatique est équipé d'une structure de verrouillage et fini avec un revêtement en poudre pour protéger tous les composants internes. Le module de gestion moteur intelligent offre une surveillance complète et une protection efficace du moteur, facilitant ainsi la maintenance quotidienne. Quatre roulettes mobiles pliables verticalement sont installées en bas pour une mobilité flexible.

2. L'éclairage principal adopte des sources de lumière LED 4 × 1 000 W, offrant une luminosité élevée et une large plage de couverture avec un éclairage équilibré longue distance et courte distance. La durée de vie de la source lumineuse dépasse 10 000 heures, ce qui la rend parfaitement adaptée à l'éclairage extérieur à grande échelle.

3. La tour est équipée d'un mât de levage pneumatique en alliage d'aluminium 6063 avec traitement de surface anodisé dur pour une excellente résistance à la corrosion, avec une hauteur de levage maximale de 7,3 mètres. Les quatre têtes de lampe prennent en charge le basculement vertical électrique de 0° à 135° et le réglage de l'angle horizontal à 360°, permettant une couverture complète du site avec un rayon d'éclairage d'au moins 120 mètres.

4. Alimenté par un groupe électrogène, l'unité peut fonctionner en continu pendant 25 heures avec un réservoir de carburant plein. Il peut également être connecté à une alimentation secteur 220 V CA pour un éclairage à long terme là où l'électricité municipale est disponible.

5. Équipé d'un panneau de commande visuel intégré et de commutateurs de commande manuels, l'appareil offre un fonctionnement simple, sûr et fiable.

6. Avec une structure globale compacte et des performances stables, la tour est équipée de quatre pieds de support de tige de poussée électrique inversée, permettant à l'unité principale d'être intégralement levée de plus de 1 000 mm. Il fournit un support stable et équilibré sur des chantiers de construction inégaux, fonctionne normalement dans des environnements et des conditions météorologiques difficiles et atteint le niveau 8 de résistance au vent.

7. La conception structurelle optimisée garantit un déplacement et un transport faciles. Il prend en charge l’autochargement et le déchargement électriques sur les plates-formes de chargement des camionnettes, reflétant un concept de conception humanisé.

8. Flux lumineux total des têtes de lampe : ≥380 000 lm ; Niveau sonore : en fonctionnement normal, le bruit de fonctionnement mesuré à 7 mètres autour du moteur ne dépasse pas 62 dB.

9. Un ensemble de garde-corps de 2 × 28 W est installé autour de l'unité principale, offrant d'excellentes performances d'étanchéité à l'eau et à la poussière.

Champ d'application

Cette tour d'éclairage mobile de chargement et de déchargement automatique convient à un large éventail de scénarios et répond à la demande d'éclairage de grande surface et à haute luminosité dans plusieurs domaines. Il s'applique à diverses opérations de construction à grande échelle, opérations minières, projets d'exploration sur le terrain et d'agrandissement d'usine, fournissant un éclairage suffisant pour des travaux à grande échelle la nuit ou dans des conditions de faible luminosité afin de garantir l'efficacité de la construction et la sécurité opérationnelle.

Parallèlement, il constitue un dispositif d'éclairage essentiel pour les missions de secours d'urgence. Il est largement utilisé dans l'entretien et la réparation d'urgence des installations électriques, de communication et routières, la gestion sur site des accidents soudains, la prévention et la lutte contre les inondations, ainsi que le sauvetage et les secours en cas de catastrophe. Il fournit un éclairage de secours stable sur une grande surface pour aider les équipes d'urgence à effectuer les travaux de sauvetage et à gérer efficacement les dangers.
